50MN快速锻造液压机组
详细信息

50MN快速锻造液压机组

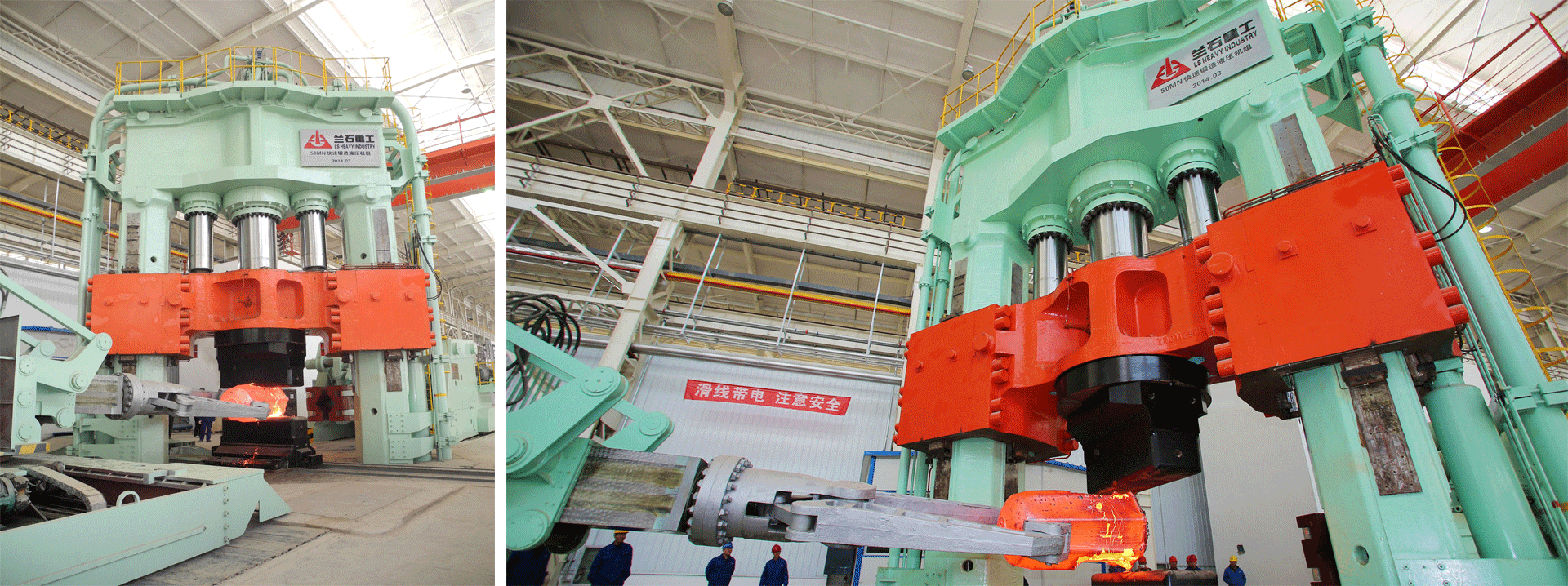

6000吨快速锻造机组(图1)

50MN快速锻造液压机组主要技术参数

1、50MN压机本体

序 号

项 目

单 位

参 数

备 注

1.

公称压力

MN

50/45/25/20


2.

结构型式


预应力分体框架双柱上压式


3.

最大净空高

mm

4600


4.

最大工作行程

mm

2200

按2300设计

5.

柱间净空距(横向×纵向)

mm

3200×1840


6.

移动工作台尺寸(长×宽)

mm

6000×2200


7.

移动工作台行程

mm

5000


8.

移动工作台速度

mm/s

0~250

可调

9.

横向移砧装置行程

mm

5000(原参数)

设计完成后双方确认

10.

横向移砧工作台宽

mm

1300


11.

横向移砧装置速度

mm/s

0~250

可调

12.

允许负载偏心距

mm

≤φ500


13.

砧高(2200×800)(无镶块)

上 砧

mm

1150

1100(原参数)

下 砧

mm

1250

1200(原参数)

14.

主(侧)缸柱塞直径

mm

Φ1000/Φ640/Φ640


15.

传动形式


油泵直接传动


16.

控制形式


手动、半自动、自动、联动


17.

工作介质


L-HM68抗磨液压油


18.

系统额定工作压力

MPa

31.5/35


19.

最大下降速度

mm/s

230


20.

最大回程速度

mm/s

230


21.

锻造控制精度

mm

±1


22.

锻造速度

50MN压力

mm/s

62


45MN压力

mm/s

95


25MN压力

mm/s

115


20MN压力

mm/s

130


23.

设备高度

±0地面以上

mm

11520(参考)


±0地面以下

mm

6500(参考)



锻件压下量(mm)

行程(mm)

频次(次/分)

一级锻造力20MN

3~5

20~25

70~75

二级锻造力25MN

100

120~150

19~20

三级锻造力45MN

100

120~150

15~16


2、400kN/800kN.m全液压有轨锻造操作机

序号

项 目

单 位

参 数

备 注

1.

最大夹持力

kN

400


2.

最大夹持力矩

kN.m

800


3.

夹持坯料范围

最大

mm

φ1650~φ600


最小

mm

φ900~φ310


4.

钳杆中心高
(距±0平面)

上限

mm

2575

轨面标高-125

下限

mm

775

5.

钳杆上下倾斜(最低到地面)

±8


6.

钳杆升降速度

mm/s

150


7.

钳杆侧移距离

mm

±210


8.

钳杆伸出量(距前轮架前端)

mm

2230


9.

钳杆最大
旋转直径

钳口张开

mm

2520


钳口闭合

2226

10.

钳杆旋转速度

r/min

0~10

无级调速

11.

钳杆旋转定位精度

±1


12.

钳杆左右侧摆角度

±5


13.

大车进退速度

mm/s

0~500

无级调速

14.

大车行走定位精度

mm

±10


15.

工作介质


L-HM68抗磨液压油


16.

轨距与轮距

mm

3500×6700


17.

大车有效行程

m

15


18.

整机装机容量

kW

451


19.

轮廓尺寸(长x宽x高)

mm

11140×6010×4150



3、500kN液压回转升降台

序 号

项 目

单 位

参 数

备 注

1.

额定载重

kN

500


2.

升降速度

mm/s

200


3.

旋转速度

r/min

4


4.

料台直径

mm

2000


5.

升降行程

mm

1300
