16MN快锻液压机
详细信息

16MN快锻液压机

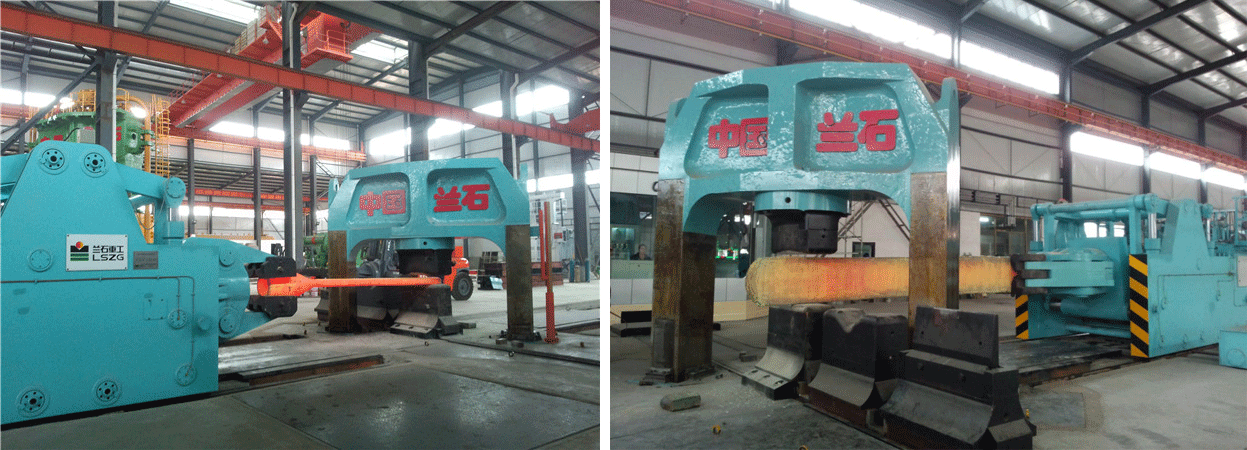

16MN快锻液压机(图1)

16MN快速锻造液压机组总体说明

快锻液压机组适用于碳素结构钢、合金结构钢、碳素工具钢、合金结构钢、轴承钢、弹簧钢、不锈钢、冲模钢、高温合金钢和钛、钽、铌、锆及钛合金(如08~50#碳钢、16Mn、35CrMo、38CrMoAl、T8-T13、5CrMnMo、5CrNiMo、GCr15SiMn、 60Si2Mn、Cr12型、Cr13型、Cr18型、3Cr2W8V、H13系列、GH2130、 GH 2136、TC系列、TB系列等)的锻造;它能够完成拔长、镦粗、冲孔(扩孔)、芯棒拔长、扭转、弯曲、错移、剁切等自由锻造的所有工序,具备配套齐全的机械化辅助装置。

油泵直传的液压系统是由目前国际上最先进的液压元件组成,采用PLC、工控机和工业控制总线三级分级控制,还配置有先进的检测、传感元件,能实现手动、半自动、自动、联动等不同的运行方式,可实现故障自诊断,使锻造压机完全以现代化的面貌展现出来,快锻压机的使用极大地改善了劳动条件,减轻了劳动强度,提高了产品质量和生产效率,使锻造环境发生了根本的转变。


可操作的自由锻件品种

——直形或台阶形轴类锻件、轧辊锻件

——环形锻件

——套筒类锻件

——饼类锻件

——方形锻件

——扁方形锻件


可操作的自由锻件材料

——铸造钢锭、电渣重熔锭(ESR)

——高合金钢

——普通和优质碳素结构钢

——合金结构钢

——合金工模具钢

——钛合金

——不锈钢


设备生产能力

——镦粗最大钢锭:8吨

——拔长最大钢锭:25吨

——最大环件尺寸:Φ2200/Φ1800mm,厚400mm

——常锻环件尺寸:Φ1800/Φ1500mm,厚360mm

——轴类锻件尺寸:最大重量20吨,最大长度12500mm

——饼类锻件尺寸:最大直径Φ1800mm,最小厚度100mm


16MN快速锻造液压机组典型产品的工艺流程

环件类: 锭坯---镦粗---冲孔---芯轴拔长(马杠扩孔)

棒材类: 压钳把---倒棱---镦粗---拔方---拔长---分段压槽---拔长---精整---切割

板坯类: 锭坯---镦粗---压方---扁方---校正


机组主要技术参数

1、16MN压机本体

序 号

项 目

单 位

参 数

备 注

1.

公称压力

MN

16


2.

结构型式


整体框架双柱下拉式


3.

最大净空高

mm

2900


4.

最大工作行程

mm

1400


5.

柱间净空距(横向×纵向)

mm

2000×1100


6.

移动工作台尺寸(长×宽)

mm

5000×1610


7.

移动工作台行程

mm

左右各1500


8.

移动工作台速度

mm/s

0~200

可调

9.

横向移砧装置行程

mm

2700


10.

横向移砧装置工位

3


11.

横向移砧装置速度

mm/s

0~200

可调

12.

允许负载偏心距

mm

≤160


13.

砧高(1000×360)

上 砧

mm

550


下 砧

mm

975


14.

主缸柱塞直径

mm

Φ820


15.

传动形式


油泵直接传动


16.

控制形式


手动、半自动、自动、联动


17.

工作介质


L-HM68抗磨液压油


18.

系统额定工作压力

MPa

31.5


19.

最大空程下降速度

mm/s

0~350


20.

最大回程速度

mm/s

0~350


21.

锻造控制精度

mm

±1


22.

锻造次数

常锻

次/分

20~40


快锻

次/分

85~90



2、100kN/250kN.m全液压有轨锻造操作机

序号

项 目

单 位

参 数

备 注

1.

最大夹持力

kN

100


2.

最大夹持力矩

kN.m

250


3.

夹持坯料范围

最大

mm

φ1000~φ450


最小

mm

φ500~φ150


4.

钳杆中心高(距基础零面)

上限

mm

1557


下限

mm

875


5.

钳杆上下倾斜角度

±9


6.

钳杆升降速度

mm/s

100


7.

钳杆侧移距离

mm

±160


8.

钳杆旋转速度

r/min

0~16

无级调速

9.

钳杆旋转定位精度

±1


10.

大车进退速度

mm/s

0~500

无级调速

11.

大车行走定位精度

mm

±10


12.

大车有效行程

m

12


13.

整机装机容量

kW

160.25


14.

轮廓尺寸(长×宽×高)

mm

9200×3970×3110


15.

整机重量

66.4


16.

钳杆伸出量

mm

1940


17.

钳杆最大旋转直径

mm

1710


18.

轮距与轨距

mm

2500×3800


19.

工作介质


L-HM68抗磨液压油



(注:操作机轨道标高-95mm)


3、100kN送料回转车

序 号

项 目

单 位

参 数

备 注

1.

公称载重量

kN

100


2.

行走速度

mm/s

0~320

变频调速

3.

料盘旋转角度

0~360

任意旋转

4.

车体高度

mm

910
