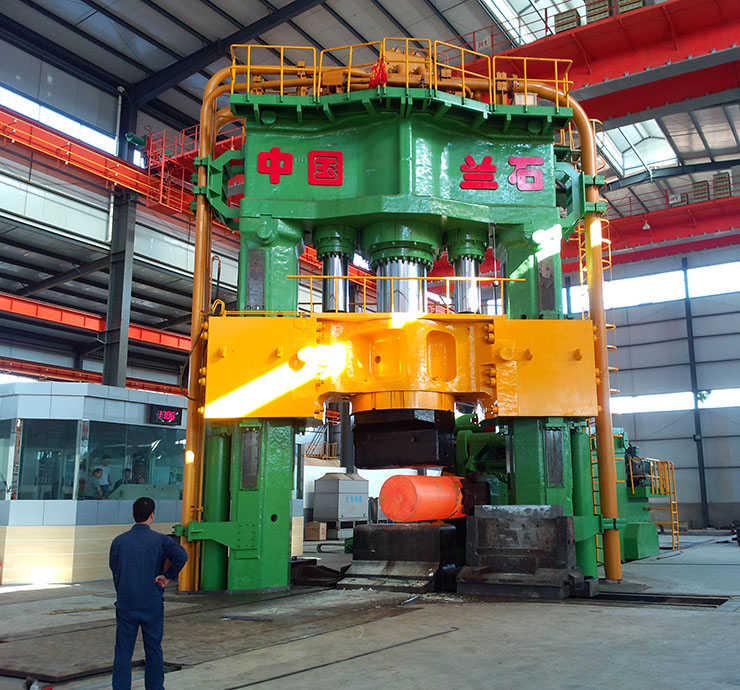

45MN快锻液压机
45MN、16MN快速锻造液压机组概述
4500吨、1600吨快锻机组是参照德国快锻机组最新技术研发,按照国际水平,设计制造的国内最先进的快锻设备,目前代表了国家快锻机研发、设计和生产的最高水平。设备的可靠性、工艺的成熟性、设备的稳定性、生产的高效率性和连续性都已达到国际领先水平,代表了国内快锻机组装备的最好水准。
4500吨、1600吨快锻机组设备对包括一般碳钢、合金钢、工磨具钢在内的黑色金属和钛、镍、钼、铌等有色金属都能完成拔长、镦粗、冲孔、马杠扩孔、芯棒拔长、扭转、弯曲、错移、剁切等自由锻的所有工艺及工序,极大的简化了生产中的工艺转移和装备配用。保障了航天、航海、航空和军工用材的锻压技术指标,提升了民用产品的用材质量,扩展了钛工业发展终端产品的市场需求,填补了我国有色金属工业锻压加工产品的多项工艺空白。
45MN快锻液压机性能及参数
快锻液压机组既适用于一般碳钢和合金钢、不锈钢、工磨具钢、钛合金等的锻造,也适合于各类钛合金的锻造。能够完成拔长、镦粗、冲孔(扩孔)、马杠扩孔、芯棒拔长、扭转、弯曲、错移、剁切等自由锻造的所有工序,同时能够独立完成各项精锻工序,并配套齐全的机械化辅助装置。
可操作的自由锻件品种
——直形或台阶形轴类锻件、轧辊锻件
——环形锻件
——套筒类锻件
——饼类锻件
——方形锻件
——扁方形锻件
可操作的自由锻件材料
——铸造钢锭、电渣重熔锭(ESR)
——高合金钢
——普通和优质碳素结构钢
——合金结构钢
——合金工模具钢
——钛合金
——不锈钢
设备生产能力
——镦粗最大钢锭:一般中、低碳钢、低合金结构钢42吨;高碳、高合金钢30吨
——拔长最大钢锭:一般中、低碳钢、低合金结构钢80吨;高碳、高合金钢50吨
——最大环件尺寸:φ3200/φ2900 厚度500mm
——常锻环件尺寸:φ2500/φ2200 厚度450mm
——轴类锻件尺寸:直径≤φ1850
——饼类锻件尺寸:直径≤φ2400 最小厚度 ≥120
45MN快速锻造液压机组典型产品的工艺流程方案
环件类: 锭坯---镦粗---冲孔---芯轴拔长(马杠扩孔)
棒材类: 压钳把---倒棱---镦粗---拔方---拔长---分段压槽---拔长---精整---切割
板坯类: 锭坯---镦粗---压方---扁方---校正
机组主要技术参数
1、45MN压机本体
序 号 | 项 目 | 单 位 | 参 数 | 备 注 | |||
1. | 公称压力 | MN | 45/30/15 | ||||
2. | 结构型式 | 预应力分体框架双柱上压式 | |||||
3. | 压力分级 | 3 | |||||
4. | 最大净空高 | mm | 4600 | ||||
5. | 最大工作行程 | mm | 2300 | ||||
6. | 柱间净空距(横向×纵向) | mm | 3200×1840 | ||||
7. | 移动工作台尺寸(长×宽) | mm | 6000×2200 | ||||
8. | 移动工作台行程 | mm | 2×2500 | ||||
9. | 移动工作台速度 | mm/s | 0~200 | 可调 | |||
10. | 横向移砧装置行程 | mm | 5000 | ||||
11. | 横向移砧工作台宽 | mm | 1300 | ||||
12. | 横向移砧装置速度 | mm/s | 0~200 | 可调 | |||
13. | 允许负载偏心距 | mm | ≤φ600 | ||||
14. | 砧高(2000×600) | 上 砧 | mm | 1100 | |||
下 砧 | mm | 1200 | |||||
15. | 主(侧)缸柱塞直径 | mm | Φ1080/Φ560/Φ560 | ||||
16. | 回程缸直径 | mm | Φ340 | ||||
17. | 系统额定工作压力 | MPa | 31.5 | ||||
18. | 最大下降速度 | mm/s | 250~300 | ||||
19. | 最大回程速度 | mm/s | 0~250 | ||||
20. | 回程力 | MN | 5.5 | ||||
21. | 锻造控制精度 | mm | ±1 | ||||
22. | 45MN压下速度 | mm/s | 92 | ||||
23. | 地面以上高度 | mm | 10900 | ||||
锻件压下量(mm) | 行程(mm) | 频次(次/分) | |||||
一级锻造力15MN | 3~5 | 20~25 | 70~75 | ||||
二级锻造力30MN | 25 | 50~60 | 40~41 | ||||
50 | 100~120 | 29~30 | |||||
100 | 200~220 | 19~20 | |||||
三级锻造力45MN | 50 | 100~120 | 24~25 | ||||
100 | 200~220 | 15~16 | |||||
150 | 300 | 10~11 |
2、400kN/800kN.m全液压有轨锻造操作机
序号 | 项 目 | 单 位 | 参 数 | 备 注 | |
1. | 最大夹持力 | kN | 400 | ||
2. | 最大夹持力矩 | kN.m | 800 | ||
3. | 夹持坯料范围 | 最大 | mm | φ1650~φ600 | |
最小 | mm | φ900~φ310 | |||
4. | 钳杆中心高 | 上限 | mm | 2700 | |
下限 | mm | 900 | |||
5. | 钳杆上下倾斜(最低到地面) | 度 | ±8 | ||
6. | 钳杆升降速度 | mm/s | 150 | ||
7. | 钳杆侧移距离 | mm | ±210 | ||
8. | 钳杆伸出量 | mm | 2150 | ||
9. | 钳杆最大旋转直径 | mm | 2530 | ||
10. | 钳杆旋转速度 | r/min | 0~12 | 无级调速 | |
11. | 钳杆左右侧摆角度 | 度 | ±5 | ||
12. | 大车进退速度 | mm/s | 0~500 | 无级调速 | |
13. | 轨距与轮距 | mm | 3500×6275 | ||
14. | 整机装机容量 | kW | 430 | ||
15. | 轮廓尺寸(长×宽×高) | mm | 11000×4400×4300 | ||
16. | 整机重量 | t | 170 |
3、500kN送料回转车
序 号 | 项 目 | 单 位 | 参 数 | 备 注 |
1. | 公称载重量 | kN | 500 | |
2. | 行走速度 | mm/s | 0~300 | 变频调速 |
3. | 料盘旋转角度 | 度 | 0~360 | 任意旋转 |
4. | 装机容量 | kW | 37 |
